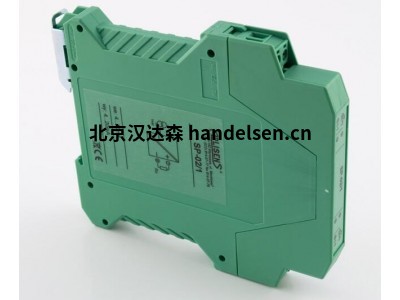

点击图片查看原图SP-02 电流信号隔离器
无辅助电源
单回路或双回路版本，12.5 mm
宽外壳
精度 0.16
外壳可安装在标准导轨上
(TS35, TS32)
应用和功能
SP-02 信号隔离器可对输入信号（0/4...20 mA）进行电隔离，并通过隔离器将其转换为电信号。
输入信号（0/4...20 mA），并通过隔离系统将其转换为输出信号（0/4...20 mA）。
将其转换为输出信号（0/4...20 mA）。
输入信号回路中的双线电源。
该设备通常用于在安装在物体上的测量电路之间提供电隔离
该装置通常用于在安装在物体上的测量电路之间提供电隔离、
和主部分之间的电隔离。这样就能在监测、控制和记录过程中
干扰的影响。
自动装置的监测、控制和记录系统中与物体有关的干扰影响。
技术参数
输入数据
输入信号
输入电压降
输出数据
输出信号
负载电阻 RO
电隔离
强度测试参数
动态特性
传输带
转换误差
精度
0/4...20 mA
3,5 V + iout ×ro
0/4...20 mA
0...500
基于变压器
1,5 kV, 50 Hz, 1 min
5Hz(3dB)
±0,16%
将 0...20 mA 信号转换为 0...20 mA 信号时，在低于信号的
1% 信号时，误差会增加到 ±0,5%。
温度波动的影响
0,1% / 10°C
负载电阻波动的影响 0,1% / 100
正常使用条件
环境温度
相对湿度
外壳
类型
防护等级
重量
5...60°C
30...80%
me12.5（凤凰）
IP20
0.1 千克
订购程序
标准版
特殊版本：
(0...10 V 电压输出)
SP-02 /___
SP-02 / 0...10 V /___
电路数（1 或 2）

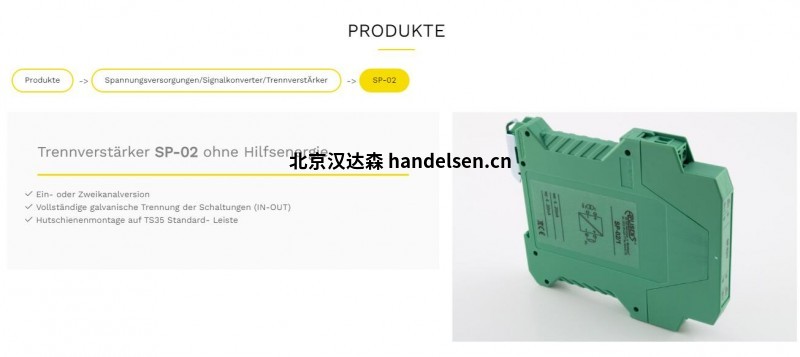

不带电源的隔离放大器 SP-02
单通道或双通道版本
电路完全电隔离（输入-输出）
安装在 TS35 标准带的顶盖导轨上
